Structure et contenu de la livraison

Table des matières

    Structure Inverter vision three

    Structure Inverter vision three
    AInterrupteur DCGDRM
    Braccordement PV1, PV2, PV3HAntenne (Bluetooth/WiFi)
    CConnecteur de la batterieIClé électronique de communication
    DConnecteur BMS (système de gestion de la batterie)JConnexion Com
    EConnexion compteurKRaccordement AC backup / AC grid
    FRaccordement LANLRaccordement à la terre
    Écran Inverter vision three
    OÉcran à cristaux liquidesSvers le haut : Augmenter la valeur
    Prouge : erreurTvers le bas : Diminuer la valeur
    Qbleu : état Wi-Fi/LANUConfirmer
    Rvert : prêt à fonctionnerVretour/arrêt

    Contenu de la livraison Inverter vision three

    Contenu de la livraison Inverter vision three
    11Support mural173 Vis pour la fixation de l'onduleur
    12Connecteur PV (Stäubli MC4)18Cosse de câble pour la mise à la terre
    13Contacts PV pins194x boîtiers de connecteurs étanches :
    1x pour connecteur RJ45 venant du compteur
    1x pour connecteur LAN venant du routeur
    2x remplacement
    14Fiche AC20Antenne
    15Connecteur de communication (en option)21Compteur avec bornes CT
    166 Vis et chevilles pour fixation murale22Guide de démarrage rapide et consignes de sécurité

    Structure Inverter vision one

    AInterrupteur DCIClé électronique de communication
    BPV1JConnexion AC GRID
    CPV2KConnexion BMS (système de gestion de batterie)
    DRaccordement de la batterieLCouvercle étanche
    ERaccordement du compteurMdRM
    FAntenne (Bluetooth / WiFiNConnexion LAN
    GConnecteur Cluster INOConnecteur AC BACKUP
    HConnecteur Cluster OUTPPrise de terre

    Contenu de la livraison Inverter vision one

    11Support mural174 vis pour la fixation murale
    12Connecteur PV (Stäubli MC4)18Antenne
    13Contacts PV pins19Cosse pour câble de mise à la terre
    14Connecteur AC GRID (anneau blanc)20Compteur avec borne CT
    15Connecteur AC.Secker BACKUP (anneau rouge)212x boîtiers de connecteurs étanches :
    1x pour connecteur LAN venant du routeur
    1x remplacement
    16Adaptateur de compteur avec embouts de câble22Guide de démarrage rapide et consignes de sécurité
    Écran Inverter vision one
    OÉcran à cristaux liquidesSvers le haut : Augmenter la valeur
    Prouge : erreurTvers le bas : Diminuer la valeur
    Qbleu : état Wi-Fi/LANUConfirmer
    Rvert : prêt à fonctionnerVretour/arrêt

    Structure Battery vision top pack, top pack

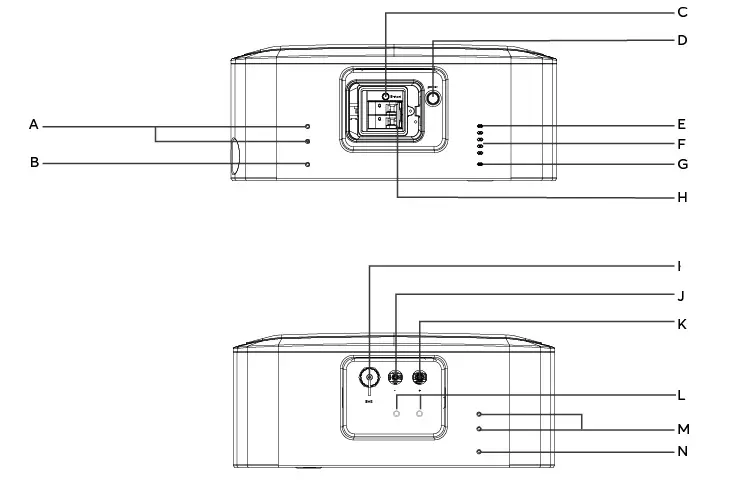

    Structure Battery vision top pack et module batterie
    ATrous pour équerre de fixationFLEDs SoCKDC OUT+PTrou de fixation du module batterie
    BTrou pour fixation du module batterieGLED d'étatLFixations pour câble DCQPoignée
    CInterrupteur de démarrage BHInterrupteur DCMTrous pour équerre de fixationRLED d'état
    DInterrupteur d'alimentationIBMSNBorne de terre
    EDEL d'état BMSJDC OUT-Omodule batterie Fixation

    Contenu de la livraison Battery vision top pack et pack

    Contenu de la livraison Battery vision top pack
    14 vis (M5) pour la fixation des supports muraux, 2 vis pour la fixation du top pack batterie72 vis pour la fixation murale
    2Supports muraux8Fiche de pontage
    3Repose-pieds9Couvercle de protection pour modules batterie Connexions
    4Câble de communication onduleur BMS (1,5 m)10Consignes de sécurité
    5Câble de mise à la terre avec 2 cosses supplémentaires
    6Câble DC (1,5 m)
    Contenu de la livraison Battery vision batterie
    232 vis (M5) de chaque côté pour la fixation du module batterie
    24Consignes de sécurité
